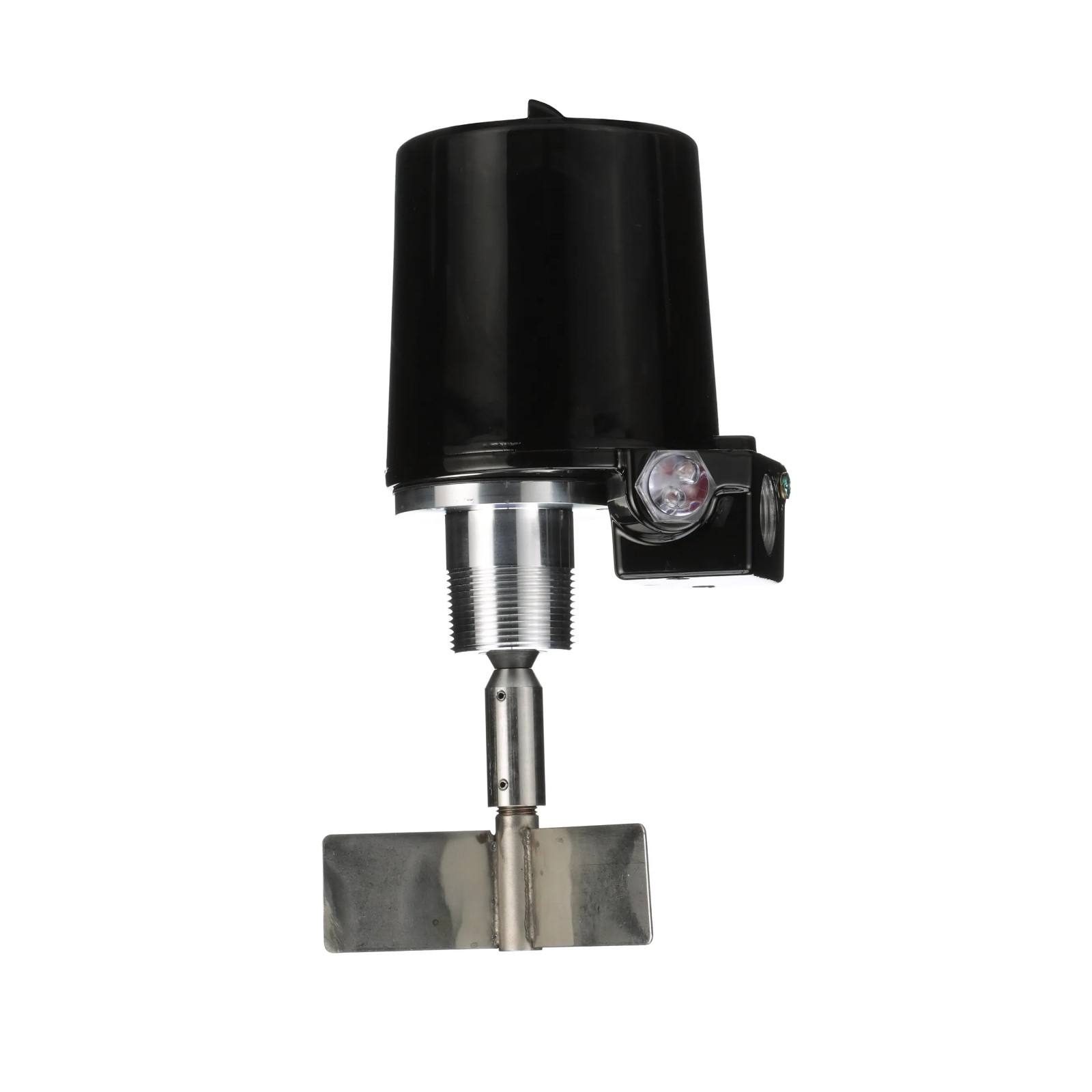

經濟型旋轉葉片式物位控制，頂部或側面安裝用于干粉狀物質

產品簡介
PLS系列葉片式物位開關的磁驅動在本公司的Mark系列閥門位置指示器產品生產線上經過了數十年的驗證。1轉/分的馬達利用磁驅動可使葉片同步旋轉。當物品阻止葉片轉動從而產生不良移動或馬達扭矩時，產品會激活輸出開關并停止發動機的運行。當物品不再阻止葉片轉動時，一個彈簧裝置會再次激活馬達，使開關回到正常狀態。

標準結構是防雨型，防爆型可選項。產品可以頂部或側面安裝，并設計了工業標準1-1/4″外螺紋NPT連接和法蘭安裝。

產品特色

· 磁驅動——控制頭完全密封并且與過程和環境隔離；可防止物質或塵埃進入控制頭
· 馬達關閉——當葉片停轉時馬達關閉以延長馬達壽命，防止馬達熄火，減少能源消耗
· 滑動離合器設計——通過磁驅動可防止發動機損壞和突然的機械驅動或葉片過載
· 狀態指示燈——防雨型號具備
· 螺絲封蓋——可防止螺栓或螺絲丟失
· 模塊設計——允許現場安裝任何葉片，法蘭，延長軸，軸防護裝置。
產品規格

應用介質：與接液材質兼容的干粉或散裝物質
靈 敏 度：最小物質密度是80公斤/立方米(5 磅/立方英尺), 最大物質密度是3200公斤/立方米(200 磅/立方英尺)
接液材質：
                  葉片：316不銹鋼，暴露的軸：316不銹鋼，軸密封：PTFE
                  安裝棒：鋁，彈性連接：316不銹鋼

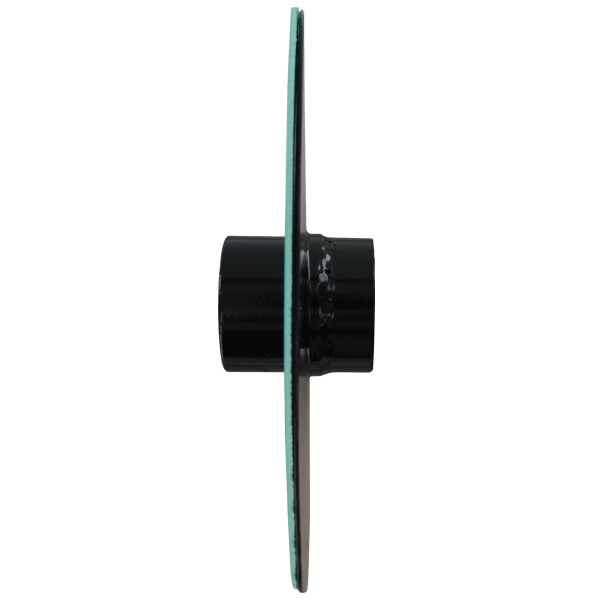

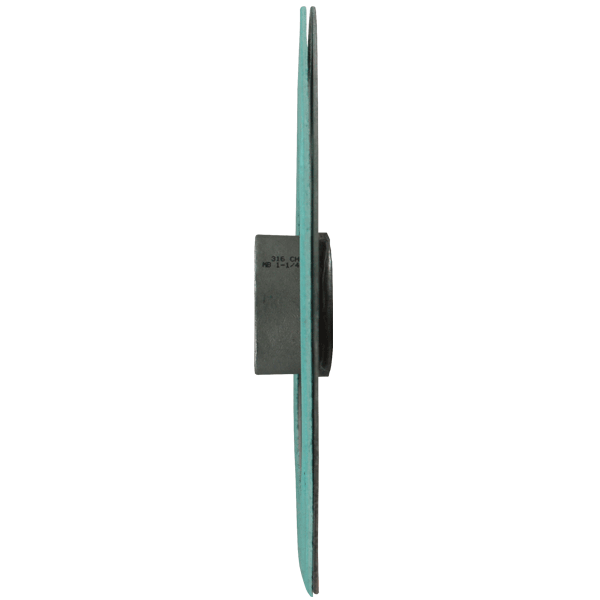

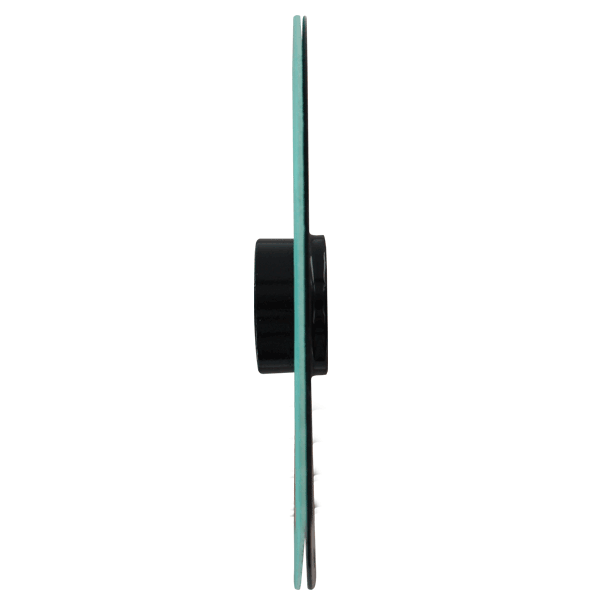

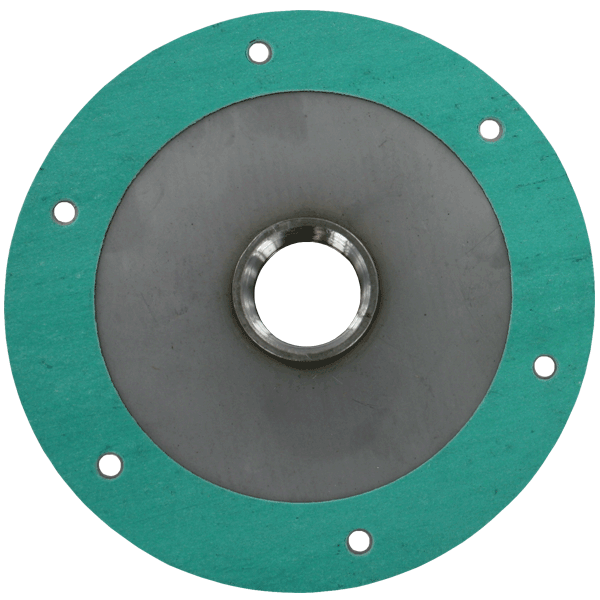

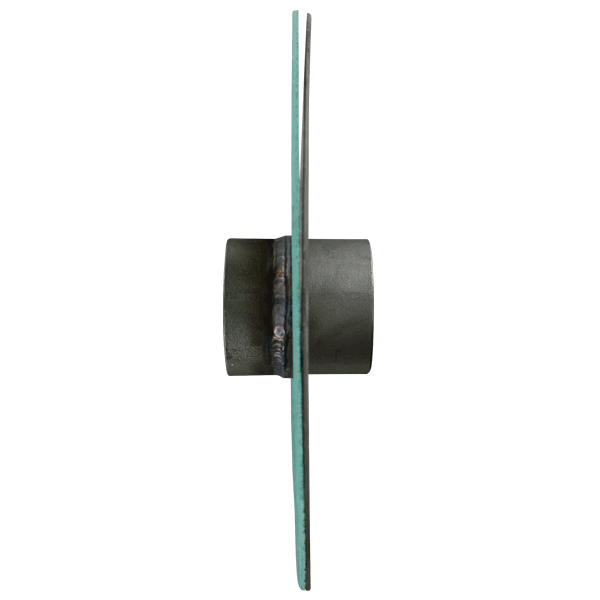

                  安裝法蘭：碳鋼或316不銹鋼
                  軸延長或軸防護裝置：鍍鋅鋼或316不銹鋼
溫度范圍：
                  標準結構：工藝過程：-40到148.9℃（-40到300℉），控制頭：-40到93.3℃（-40到200℉）
                  高溫選項：工藝過程：-40到260℃（-40到500℉），控制頭：-40到85℃（-40到185℉）
耐壓極限：最大為30psig(2.07bar)適于0.5微米或更大的物質
電源要求：可選的部分型號：110-120VAC ,230 VAC,24 VAC，48 VAC ，12 VDC或24 VDC
電源損耗：防雨型：5瓦特，防爆型：3瓦特
外殼：鋁，粉末涂層
外殼等級：防雨型（W,WH結構）：NEMA 4X；防爆型（E,EH結構）：NEMA 4X，等級為Class 1,Div.1&2,Groups C&D, Div.1&2,Groups E,F,&G
開關類型：單刀雙擲或可選項雙刀雙擲快速開關
電氣功率：15A@120/230VAC , 5A@24VDC
電氣連接：螺絲終端
管道連接：3/4″內螺紋NPT
過程連接：1-1/4″外螺紋NPT，可選項法蘭
重量：僅控制頭：1.81kg（4 Lb）
指示燈：當開關動作時紅色LED指示燈被激勵（防爆型沒有）
可選配件：延時繼電器，高溫結構，頂部安裝，延長軸，軸防護裝置，彈性連接，其它電壓，翻轉燈
